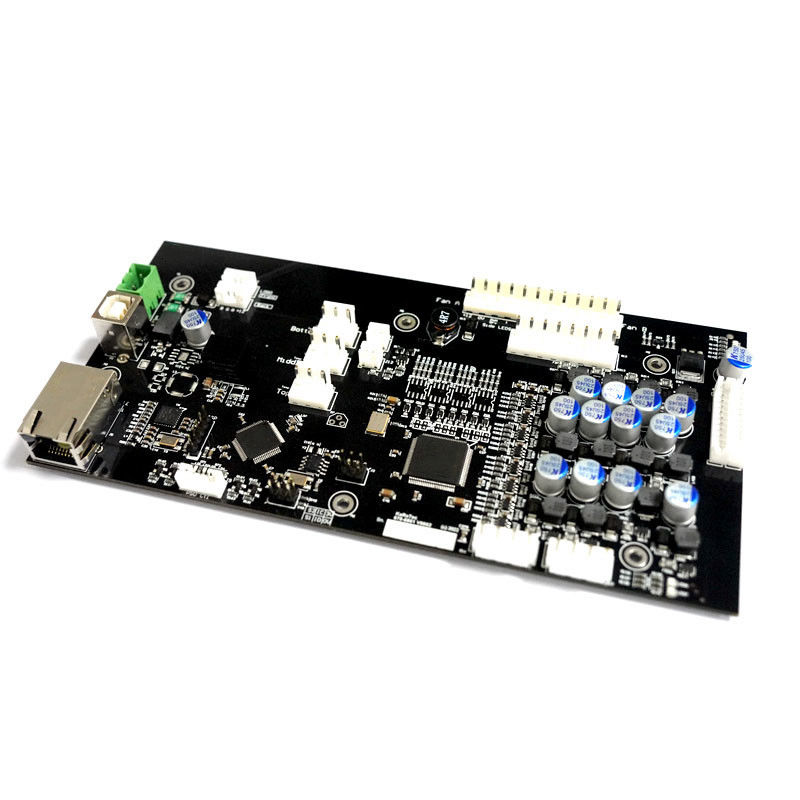

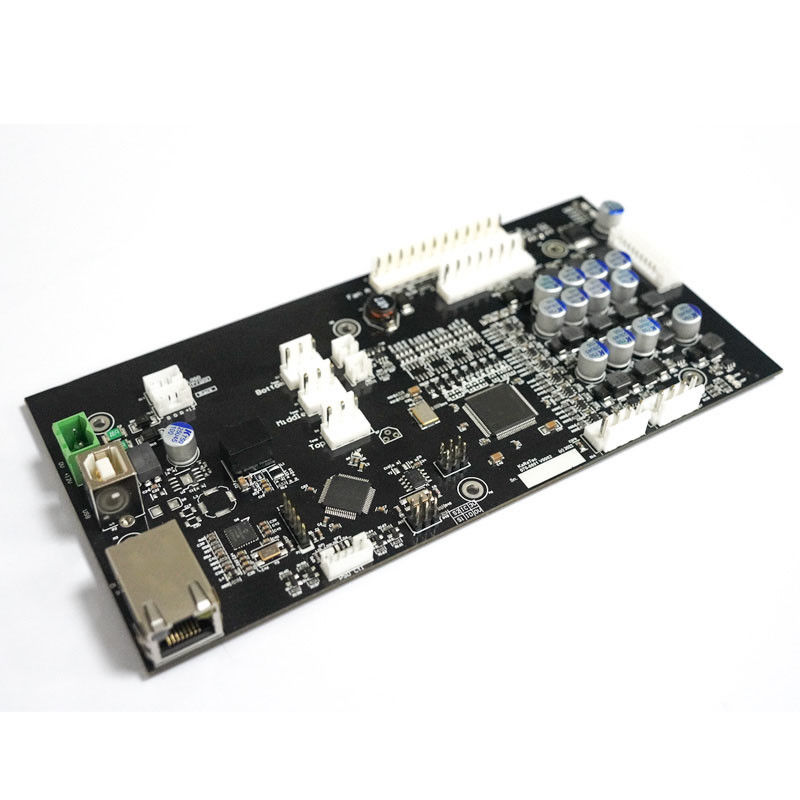

UL 인증 2 층 0.1mm 최소 흔적 딱딱 PCB 시스템 제품 / PCBA 단위 제품 KB6160C

UL 인증 2 층 0.1mm 최소 흔적 딱딱 PCB 시스템 제품 / PCBA 단위 제품 KB6160C

원래 장소:

중국에서 만든

인증:

UL, ISO

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
기초 자료:
KB6160C
완성 두께:
1.60 밀리미터
최소 트레이스 간격:
00.1mm
구리 두께:
1oZ
레이어:
2
UL 인증:
그래요
최소 트레이스 폭:
00.1mm
홀 밀도:
49805
지불 및 배송 조건
지불 조건
T/T
관련 제품
저희와 연락
86-0755-23501256
지금 연락하세요
제품 설명

제품 설명:

PCBA 단위 제품에는 두 개의 층이 있으며 복잡한 회로에 충분한 공간을 제공하고 정교한 전자 장치를 만들 수 있습니다.이 회로 보드 단위가 내구성 있고 작업하기 쉽다는 것을 보장합니다., 그것은 다양한 프로젝트에 대한 훌륭한 선택입니다.

인상적인 기술 사양 외에도 PCBA 단위 제품은 또한 매끄럽고 세련된 디자인을 자랑합니다.녹색 용매 마스크 색상 은 시각적 관심 을 더 하고 동시에 먼지 로 인한 손상을 방지 하는 보호 층 을 제공한다, 습도, 그리고 다른 환경 요인

당신이 전문 전자제품 제조업자 또는 아마추어 취미자이든, PCBA 단위 제품은 당신의 다음 프로젝트에 대한 훌륭한 선택입니다.첨단 기술 사양, 그리고 세련된 디자인, 이 회로 보드 단위는 당신의 필요를 충족하고 당신의 기대를 초과 할 수 있습니다.



기술 매개 변수:

구리 두께 1온스
최소 추적 너비 00.1mm
소재 FR-4
선행 시간 맞춤형
표면 마감 HASL
기본 소재 KB6160C
최소 추적 간격 00.1mm
판 두께 1.58mm
2
구멍 밀도 49805



사용자 정의:

  • 로스 컴플라이언트: 예
  • UL 인증: 예



새로운 제품을 개발하든 기존 제품을 개선하든 우리는 여러분의 목표를 달성하는데 도움을 줄 수 있습니다.GT 팀은 다양한 산업의 요구를 충족.



새로운 기술이나 제품에 대해 연구하는 경우 GT팀은 여러분의 디자인을 테스트하고 정비하는 데 도움을 줄 수 있습니다.



FAQ:

A: PCBA는 인쇄 회로 보드 어셈블리를 의미합니다. 전자 부품이 인쇄 회로 보드에 용접되어 완전한 전자 어셈블리를 만드는 과정입니다.

2Q: PCBA 제품에는 어떤 재료가 사용됩니까?

A: PCBA 제품에서 사용되는 재료는 인쇄 회로 보드, 저항, 콘덴서 및 통합 회로와 같은 전자 부품 및 용매가 포함됩니다.

3. Q: PCBA 제품에 대한 납품 시간은 무엇입니까?

A: PCBA 제품의 납품 시간은 조립의 복잡성과 주문량에 달려 있습니다. 일반적으로 납품 시간은 2 ~ 4 주입니다.

4Q: PCBA 제품은 사용자 정의 할 수 있습니까?

A: 예, PCBA 제품은 특정 요구 사항을 충족하도록 사용자 정의 할 수 있습니다. 고객은 자신의 디자인 파일을 제공하거나 사용자 정의 솔루션을 개발하기 위해 엔지니어 팀과 협력 할 수 있습니다.
