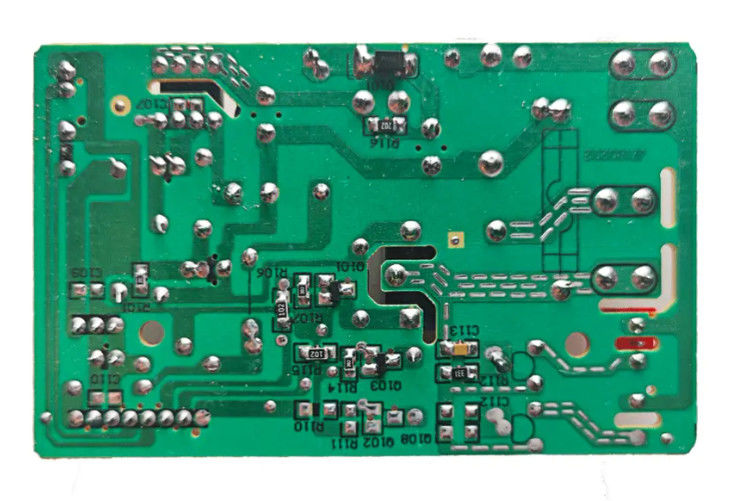

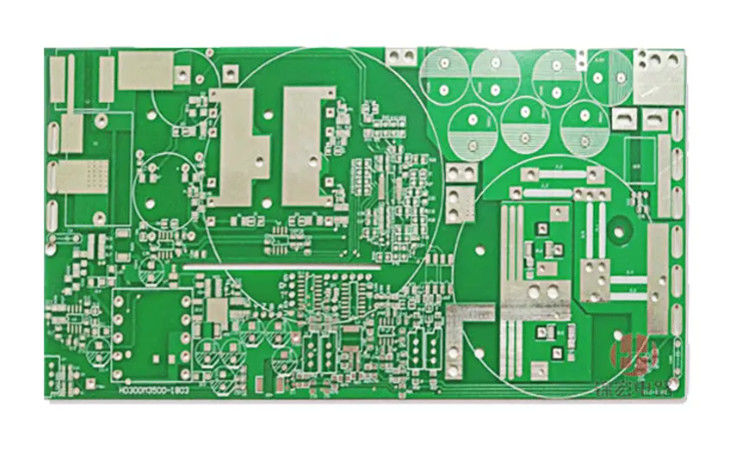

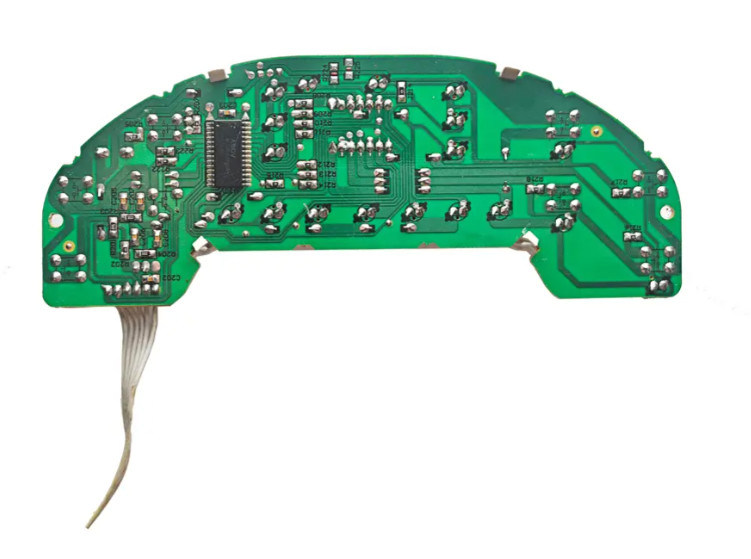

제조업체의 단면 PCB 개선 된 94v0 쌀 요리장 회로 보드 FR4 베이스 OSP 표면 마무리.
| 설명 | 능력 |
|
소재 |
FR-1 |
|
목적 |
전자제품 |
|
포장 |
진공 포장 |
|
테스트 |
비행 탐사 시험기 |
제조업체의 단면 PCB는 회로와 구성 요소가 보드의 한쪽에만 장착된 인쇄 회로 보드를 의미합니다. 이 경우PCB는 특히 개선 된 94V0 쌀?? 기 회로 보드에 설계되었습니다.이 PCB의 주요 측면과 제조 과정에 대한 설명은 다음과 같습니다. FR4 기본 재료와 OSP 표면 마무리 사용:
단면 PCB 설계:제조업체는 개선된 94V0 쌀?? 기 회로판의 특정 요구 사항을 충족하는 단면 PCB를 설계합니다.설계는 구성 요소의 배치와 배치를 포함합니다., 신호 추적, 전력 관리, 온도 제어, 사용자 인터페이스 기능, 그리고 쌀 요리의 작동에 필요한 안전 메커니즘의 라우팅.
FR4 기본 재료:PCB는 FR4를 사용하여 만들어졌습니다. 이것은 널리 사용되는 화염 retardant 유화 유화 epoxy laminate 물질입니다. FR4는 우수한 전기 단열 특성, 기계적 강도,그리고 차원 안정성그것은 구성 요소를 장착하고 회로 흔적을 라우팅하기 위해 안정적이고 신뢰할 수있는 기반을 제공합니다.
구리 층 및 발각:구리의 얇은 층은 FR4 기본 재료에 적용되어 회로에 대한 전도 경로를 만듭니다. 구리 층은 과도한 구리를 제거하기 위해 선택적으로 새겨집니다.디자인에 따라 원하는 회로 흔적을 남겨.
부품 배치:마이크로 컨트롤러, 콘덴서, 레지스터, 센서, 커넥터 및 기타 필요한 부품과 같은 구성 요소는 PCB의 단일 측면에 장착됩니다.구성 요소의 배치는 적절한 기능과 사용 가능한 공간의 효율적인 사용을 보장하기 위해 설계 사양에 따라 수행됩니다..
솔더 마스크:용매 마스크 층은 구리 흔적을 보호하고 조립 과정에서 원치 않는 용매 브릿지를 방지하기 위해 PCB에 적용됩니다. 용매 마스크는 일반적으로 녹색 색입니다.하지만 다른 색상도 사용할 수 있습니다..
OSP 표면 완화:OSP (Organic Solder ability Preservative) 는 단면 PCB의 표면 완화로 사용됩니다.OSP는 산화를 방지하고 좋은 용접 능력을 보장하기 위해 구리 흔적에 적용 된 얇은 보호 층입니다.그것은 조립 도중 부품을 용접하기 위해 평평하고 균일한 표면을 제공합니다.
실크 스크린 및 전설 인쇄:제조업체는 PCB에 실크스크린 층을 추가할 수 있으며, 여기에는 부품 배치 및 식별에 도움이 되는 인쇄된 부품 윤곽, 참조 표시 및 기타 표시가 포함됩니다.추가 정보를 제공하기 위해 문장 인쇄도 추가 할 수 있습니다., 예를 들어 구성 요소 값 또는 중요한 경고.
